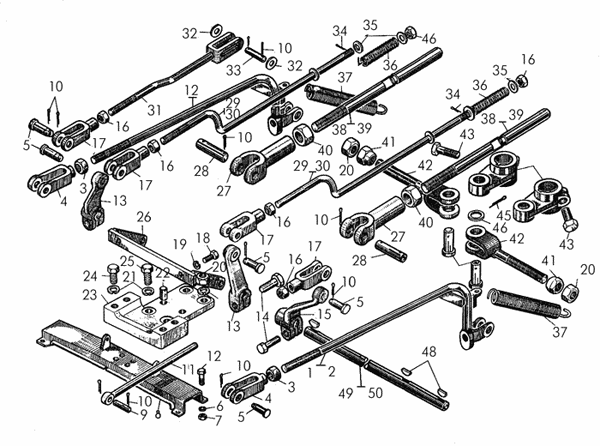

Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
50-18-108СП |
Тяга |
_ |
2 |
Вес: 2.724 |
- |
21-17-110СП |
Тяга |
_ |
2 |
Вес: 1.190 |
- |
50-12-238СП |
Тяга |
_ |
2 |
|
- |
20-18-109СП |
Тяга |
_ |
2 |
|
- |
50-12-237СП |
Тяга |
_ |
1 |
|
- |
20-17-111СП |
Тяга |
_ |
2 |
|
- |
24-18-107СП |
Тяга |
_ |
1 |
Вес: 0.532 |
- |
20-12-146СП |
Тяга |
_ |
2 |
|
1 |
24-18-105СП |
Тяга |
50-18-108СП |
1 |
|
2 |
20-18-106СП |
Тяга |
20-18-109СП |
1 |
|
3 |
700-30-2415 |
Гайка |
50-18-108СП |
1 |
|
3 |
700-30-2415 |
Гайка |
20-18-109СП |
1 |
|
4 |
50-18-15 |
Вилка |
50-18-108СП |
1 |
|
4 |
50-18-15 |
Вилка |
20-18-109СП |
2 |
|
5 |
17317 |
Палец |
_ |
8 |
Вес: 0.037 |
6 |
12ОТ65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
7 |
3011 |
Гайка |
_ |
4 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
8 |
20-13-102СП |
Опора |
_ |
1 |
|
9 |
700-47-2045 |
Ось |
_ |
1 |
Вес: 0.021 |
10 |
3,2Х25 |
Шплинт |
_ |
11 |
Шплинты
Параметры: l=25, D=5,8, l1=6,4, l2=3,2
 |
11 |
50-12-595 |
Тяга |
50-12-237СП |
1 |
|
12 |
М12Х25.58.019 |
Болт |
_ |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
13 |
24-12-2 |
Рычаг |
_ |
1 |
Вес: 0.319 |
14 |
2816 |
Болт |
_ |
3 |
Болты нестандартные
Параметры: L=30, H=8, S=17, D=18,7
 |
15 |
24-12-3 |
Рычаг |
_ |
1 |
|
16 |
3010 |
Гайка |
501238СП |
1 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
16 |
3010 |
Гайка |
50-12-237СП |
1 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
16 |
3010 |
Гайка |
24-18-107СП |
1 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
16 |
3010 |
Гайка |
20-12-146СП |
1 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
17 |
18212-1 |
Вилка |
50-12-238СП |
1 |
Вес: 0.150 |
17 |
18212-1 |
Вилка |
50-12-237СП |
1 |
Вес: 0.150 |
17 |
18212-1 |
Вилка |
24-18-107СП |
1 |
Вес: 0.150 |
17 |
18212-1 |
Вилка |
20-12-146СП |
1 |
Вес: 0.150 |
18 |
М10Х35.58.019 |
Болт |
_ |
2 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=35, l0=26, H=6, S=14, D=15,3
 |
19 |
10ОТ65Г09 |
Шайба |
_ |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
20 |
700-30-2417 |
Гайка |
_ |
4 |
|
21 |
16ОТ65Г09 |
Шайба |
_ |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
22 |
700-32-2201 |
Штифт |
20-12-9СП |
2 |
|
22 |
700-32-2201 |
Штифт |
50-12-8СП |
1 |
|
23 |
50-13-27 |
Опора |
_ |
1 |
|
24 |
700-28-2621 |
Болт |
_ |
4 |
|
25 |
М16Х40.58.019 |
Болт |
_ |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=40, H=9, S=22, D=24,3
 |
26 |
50-12-212СП |
Кронштейн |
_ |
1 |
|
27 |
21-17-38 |
Вилка |
21-17-110СП |
1 |
Вес: 0.310 |
27 |
21-17-38 |
Вилка |
20-17-111СП |
1 |
Вес: 0.310 |
28 |
17366 |
Палец |
_ |
2 |
Вес: 0.087 |
29 |
50-12-236СП |
Тяга |
50-12-238СП |
1 |
|
30 |
20-12-145СП |
Тяга |
20-12-146СП |
1 |
|
31 |
24-18-103СП |
Тяга |
24-18-107СП |
1 |
|
32 |
31308 |
Шайба |
_ |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=21, S=2
 |
33 |
28-17-17 |
Палец |
_ |
1 |
|
34 |
2Х25 |
Шплинт |
_ |
2 |
Шплинты
Параметры: l=25, D=3,6, l1=4, l2=2,5
Вес: 2.200
 |
35 |
3135 |
Шайба |
_ |
4 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=24, S=2
 |
36 |
700-38-2778 |
Пружина |
_ |
2 |
Вес: 0.017 |
37 |
38333 |
Пружина |
_ |
2 |
Пружины
Параметры: D=26, d=3, l=6, к-во вит=46,75
 |
38 |
21-17-10 |
Тяга |
21-17-110СП |
1 |
Вес: 0.707 |
39 |
20-17-32 |
Тяга |
20-17-111СП |
1 |
|
40 |
М18Х1,5-6.019 |
Гайка |
21-17-110СП |
1 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=15, S=27, D=29,9
 |
40 |
М18Х1,5-6.019 |
Гайка |
20-17-111СП |
1 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=15, S=27, D=29,9
 |
41 |
17377 |
Гайка |
_ |
2 |
Вес: 0.140 |
42 |
17375 |
Вилка |
_ |
2 |
Вес: 0.389 |
43 |
2826 |
Болт |
_ |
2 |
Болты нестандартные
Параметры: L=45, l0=30, H=7, S=17, D=18,7
 |
44 |
50-17-24 |
Рычаг |
_ |
2 |
Вес: 0.500 |
45 |
4Х32 |
Шплинт |
_ |
6 |
Шплинты
Параметры: l=32, D=7,4, l1=8, l2=4
 |
46 |
3193-1 |
Шайба |
_ |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=32, S=1,6
 |
47 |
700-47-2091 |
Ось |
_ |
5 |
Вес: 0.134 |
48 |
700-34-2019 |
Шпонка |
_ |
3 |
Шпонки
Параметры: , l=7,5, c1=0,25
 |
49 |
24-12-4 |
Валик |
_ |
1 |
Вес: 0.683 |
50 |
50-12-514 |
Валик |
_ |
1 |
|
