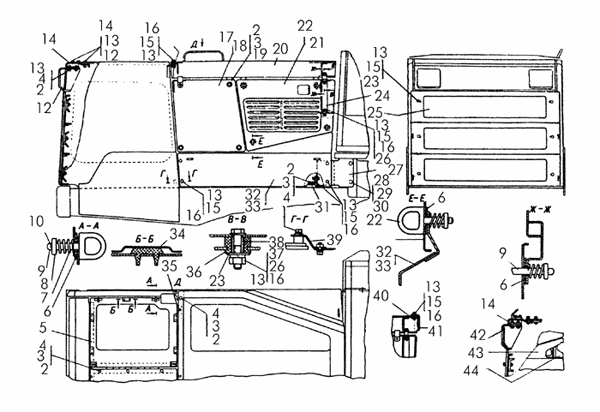

Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
50-55-27СП |
Капот |
_ |
1 |
|
- |
50-55-367 |
Крышка |
_ |
1 |
Вес: 1.299 |
- |
50-55-27-03СП |
Капот для омсков, комплектуемых гидромеха- нической трансмиссией и электро- стартерным пуском дизеля |
_ |
1 |
|
- |
50-55-27-02СП |
Капот для омсков двойного назначения |
_ |
1 |
|
- |
50-55-27-01СП |
Капот для омсков, комплектуемых экскаваторным оборудованием |
_ |
1 |
|
2 |
М10Х25.58.019 |
Болт |
_ |
32 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=6, S=14, D=15,3
 |
3 |
10ОТ65Г09 |
Шайба |
_ |
332 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
4 |
31308-1 |
Шайба |
_ |
24 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=21, S=2
 |
5 |
50-55-276СП |
Крышка |
_ |
1 |
Вес: 7.300 |
6 |
700-40-7789 |
Прокладка |
_ |
12 |
|
7 |
38385 |
Пружина |
_ |
10 |
Пружины
Параметры: D=21,5, d=2,5, к-во вит=7,5
 |
8 |
18-25-31 |
Шайба- колпачок |
_ |
10 |
|
9 |
18-25-32 |
Упор |
_ |
10 |
Вес: 0.075 |
10 |
3,2Х18 |
Шплинт |
_ |
10 |
Шплинты
Параметры: l=18, D=5,8, l1=6,4, l2=3,2
 |
12 |
50-55-271СП |
Лобовина |
50-55-27-03СП |
1 |
Вес: 9.000 |
12 |
50-55-271СП |
Лобовина |
50-55-27-02СП |
1 |
Вес: 9.000 |
12 |
50-55-271СП |
Лобовина |
50-55-27СП |
1 |
Вес: 9.000 |
13 |
12ОТ65Г09 |
Шайба |
50-55-27-02СП |
20 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
13 |
12ОТ65Г09 |
Шайба |
50-55-27-01СП |
26 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
13 |
12ОТ65Г09 |
Шайба |
50-55-27СП |
26 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
13 |
12ОТ65Г09 |
Шайба |
50-55-27-03СП |
28 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
14 |
50-55-274-01СП |
Козырек |
50-55-27-01СП |
1 |
|
14 |
50-55-274СП |
Козырек |
50-55-27-03СП |
1 |
Вес: 4.980 |
14 |
50-55-274СП |
Козырек |
50-55-27-02СП |
1 |
Вес: 4.980 |
14 |
50-55-274СП |
Козырек |
50-55-27СП |
1 |
Вес: 4.980 |
15 |
М12Х30.58.019 |
Болт |
50-55-27СП |
24 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
15 |
М12Х30.58.019 |
Болт |
50-55-27-03СП |
26 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
15 |
М12Х30.58.019 |
Болт |
50-55-27-02СП |
20 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
15 |
М12Х30.58.019 |
Болт |
50-55-27-01СП |
24 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
16 |
3135-1 |
Шайба |
50-55-27-03СП |
22 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=24, S=2
 |
16 |
3135-1 |
Шайба |
50-55-27-02СП |
20 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=24, S=2
 |
16 |
3135-1 |
Шайба |
50-55-27-01СП |
20 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=24, S=2
 |
16 |
3135-1 |
Шайба |
50-55-27СП |
20 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=24, S=2
 |
17 |
50-55-486 |
Створка |
_ |
1 |
Вес: 4.000 |
18 |
50-55-487 |
Створка |
_ |
1 |
Вес: 4.000 |
19 |
3197 |
Шайба |
_ |
8 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
20 |
50-55-325СП |
Крышка |
50-55-27СП |
1 |
Вес: 34.000 |
20 |
50-55-325СП |
Крышка |
50-55-27-03СП |
1 |
Вес: 34.000 |
20 |
50-55-325СП |
Крышка |
50-55-27-01СП |
1 |
Вес: 34.000 |
21 |
50-55-488 |
Створка |
_ |
1 |
Вес: 5.800 |
22 |
50-55-489 |
Створка |
_ |
1 |
Вес: 5.800 |
24 |
50-55-459 |
Опора |
_ |
1 |
Вес: 5.300 |
25 |
50-55-280СП |
Решетка |
50-55-27-03СП |
1 |
Вес: 21.649 |
25 |
50-55-280СП |
Решетка |
50-55-27-01СП |
1 |
Вес: 21.649 |
25 |
50-55-280СП |
Решетка |
50-55-27СП |
1 |
Вес: 21.649 |
26 |
3011 |
Гайка |
_ |
4 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
27 |
50-55-306СП |
Кронштейн |
_ |
2 |
Вес: 3.000 |
28 |
16ОТ65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
29 |
31477-01 |
Шайба |
_ |
4 |
Вес: 0.012 |
30 |
700-28-2621 |
Болт |
_ |
4 |
|
31 |
50-55-449 |
Уголок |
_ |
2 |
|
32 |
50-55-323-01СП |
Боковина |
50-55-27-03СП |
1 |
|
32 |
50-55-323СП |
Боковина |
50-55-27-02СП |
1 |
Вес: 11.000 |
32 |
50-55-323СП |
Боковина |
50-55-27СП |
1 |
Вес: 11.000 |
33 |
50-55-324-01СП |
Боковина |
50-55-27-03СП |
1 |
|
33 |
50-55-324СП |
Боковина |
50-55-27-02СП |
1 |
Вес: 11.399 |
33 |
50-55-324СП |
Боковина |
50-55-27СП |
1 |
Вес: 11.399 |
34 |
591044 |
Амортизатор |
_ |
7 |
|
35 |
50-55-279СП |
Проставка |
_ |
1 |
Вес: 2.650 |
36 |
700-40-3684 |
Втулка |
_ |
2 |
|
37 |
М12Х55.58.019 |
Болт |
_ |
2 |
Болты с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ 7795—70
Параметры: L=55, l0=30, H=7, h=6, S=17, D=18,7
 |
38 |
50-55-450 |
Втулка |
_ |
2 |
|
39 |
50-55-307 |
Опора |
_ |
2 |
|
40 |
50-55-120СП |
Планка |
50-55-27-03СП |
1 |
|
41 |
50-55-207 |
Вставка |
50-55-27-03СП |
1 |
|
42 |
50-55-194СП |
Лобовина |
50-55-27-01СП |
1 |
|
43 |
50-55-195СП |
Боковина |
50-55-27-01СП |
1 |
|
44 |
50-55-196СП |
Боковина |
50-55-27-01СП |
1 |
|
