Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
20-12-9СП |
Коробка передач омсков Т-170Б.01 |
_ |
1 |
Вес: 508.299 |
- |

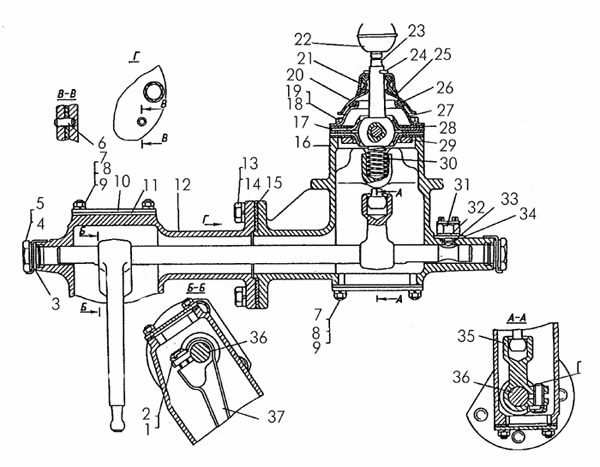

20-12-132СП |
Механизм переключения передач |
20-12-9СП |
1 |
|
- |
КО50Х70-2 |
Кольцо |
_ |
1 |
Вес: 0.012 |
- |
20-12-131СП |
Механизм переключения передач |
50-12-15СП |
1 |
|
- |
20-12-0-01СП |
Коробка передач омсков Т-170М1Б.01 |
_ |
1 |
|
- |
20-12-131СП |
Механизм переключения передач |
20-12-9СП |
1 |
|
- |
700-40-3254-1 |
Прокладка |
20-12-130СП |
1 |
|
- |
40819-1 |
Прокладка |
_ |
3 |
|
- |
20-12-130СП |
Проставка |
20-12-131СП |
1 |
Вес: 18.909 |
- |
ВК-4183716000-Т |
Выключатель ВК-4183716000-Т |
_ |
1 |
|
- |
20-12-129СП |
Проставка |
20-12-132СП |
1 |
Вес: 19.000 |
- |
20-12-132СП |
Механизм переключения передач |
50-12-15СП |
1 |
|
- |
32349 |
Штифт |
20-12-130СП |
1 |
Штифты
Параметры: l=22, h1=1,6, R=20
 |
1 |
700-31-2542 |
Пластина стопорная |
_ |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: , S=1,5, L=58, l=25, l1=14, H=27, b=16,5, R=6,5, R1=6, a0=60
 |
2 |
700-28-2336 |
Болт |
_ |
4 |
Болты нестандартные
Параметры: L=32, H=7, S=17, D=18,7
 |
3 |
40588 |
Прокладка |
_ |
4 |
|
4 |
700-37-2154 |
Пробка |
_ |
2 |
Пробки
Параметры: L=20, H=8, h=4, S=36, D=39,6
 |
5 |
31368 |
Шайба |
_ |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=50, S=1,5, L=60, l=14
 |
6 |
32349 |
Штифт |
20-12-129СП |
1 |
Штифты
Параметры: l=22, h1=1,6, R=20
 |
7 |
М8Х1.6.019 |
Гайка М8х1.6.019 |
_ |
8 |
Гайки шестигранные ГОСТ 5927—70
Параметры: H=6,5, S=13, D=14,4
 |
8 |
8Т65Г09 |
Шайба |
_ |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
9 |
2М8Х1,25-3p/ 1-6gХ18.66.016 |
Шпилька 2М8х1,25-3p/ 1-6gх18.66.016 |
_ |
8 |
|
10 |
18-12-246 |
Крышка |
_ |
2 |
|
11 |
700-40-3072-01 |
Прокладка |
_ |
2 |
|
12 |
20-12-85 |
Проставка задняя правая |
20-12-129СП |
1 |
|
12 |
20-12-86 |
Проставка задняя левая |
20-12-130СП |
1 |
|
13 |
700-28-2621 |
Болт |
20-12-130СП |
4 |
|
13 |
700-28-2621 |
Болт |
20-12-129СП |
1 |
|
14 |
16ОТ65Г09 |
Шайба |
20-12-130СП |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
14 |
16ОТ65Г09 |
Шайба |
20-12-129СП |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
15 |
700-40-3254 |
Прокладка |
20-12-129СП |
1 |
|
16 |
20-12-84 |
Проставка передняя левая |
20-12-130СП |
1 |
|
16 |
20-12-80 |
Проставка передняя правая |
20-12-129СП |
1 |
|
17 |
13317 |
Фланец шаровой |
_ |
2 |
Вес: 0.324 |
18 |
М10Х30.58.019 |
Болт |
_ |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=6, S=14, D=15,3
 |
19 |
10ОТ65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
20 |
13319 |
Крышка |
_ |
1 |
Вес: 0.079 |
21 |
13591 |
Крышка |
_ |
1 |
Вес: 0.035 |
22 |
13310СП |
Рукоятка |
_ |
1 |
Вес: 0.250 |
23 |
18-12-162СП |
Рычаг |
20-12-131СП |
1 |
Вес: 2.509 |
23 |
18-12-161СП |
Рычаг |
20-12-132СП |
1 |
Вес: 2.509 |
24 |
4Х32 |
Шплинт |
_ |
1 |
Шплинты
Параметры: l=32, D=7,4, l1=8, l2=4
 |
25 |
46612 |
Колпачок |
_ |
1 |
Вес: 0.029 |
26 |
40820 |
Кольцо |
_ |
1 |
|
27 |
13318 |
Фланец шаровой |
_ |
1 |
Вес: 0.159 |
28 |
40819 |
Прокладка |
_ |
3 |
Вес: 0.017 |
29 |
13360 |
Кольцо |
_ |
1 |
Вес: 0.200 |
30 |
38325 |
Пружина |
_ |
2 |
Пружины
Параметры: D=21, d=3, к-во вит=10
 |
31 |
ВК-418-3716000 |
Выключатель ВК-418-3716000 |
_ |
1 |
|
32 |
21-12-50 |
Прокладка |
20-12-132СП |
7 |
|
33 |
014-018-25-2-5 |
Кольцо |
20-12-132СП |
1 |
|
34 |
18-12-411 |
Пластина |
20-12-132СП |
1 |
|
35 |
20-12-91 |
Хвостовик |
_ |
1 |
Вес: 0.615 |
36 |
20-12-79 |
Валик |
20-12-131СП |
1 |
Вес: 2.000 |
36 |
20-12-92 |
Валик |
20-12-132СП |
1 |
Вес: 2.000 |
37 |
20-12-90 |
Рычаг |
_ |
1 |
Вес: 1.029 |
