Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
51-08-1-01СП |

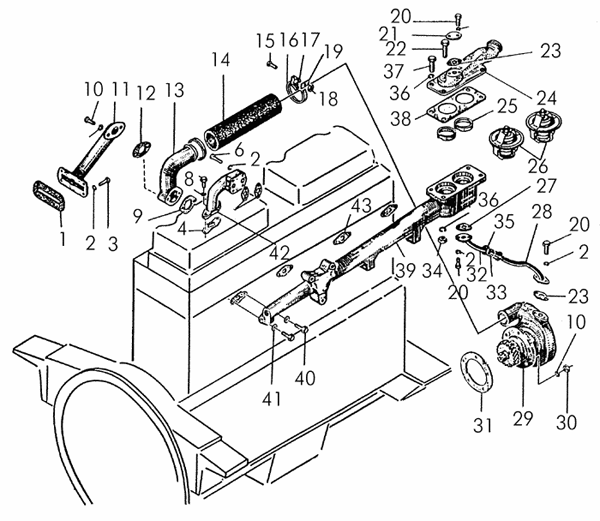

Система охлаждения дизеля с ЭССП |
_ |
1 |
|
- |
10ОТ65Г09 |
Шайба |
51-08-1-01СП |
9 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
- |
51-08-1СП |
Система охлаждения дизеля спусковым двигателем |
_ |
1 |
|
- |
8Т65Г09 |
Шайба |
51-08-116СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
- |
8Т65Г09 |
Шайба |
51-08-1-01СП |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
- |
700-41-2230СП |
Хомут |
51-08-1-01СП |
1 |
|
- |
М10Х20.58.019 |
Болт |
51-08-1-01СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=6, S=14, D=15,3
 |
- |
700-41-2230СП |
Хомут |
51-08-1СП |
1 |
|
- |
40157 |
Прокладка |
51-08-1-01СП |
2 |
Вес: 0.014 |
- |
М10Х20.58.019 |
Болт |
51-08-1СП |
2 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=6, S=14, D=15,3
 |
- |
М10Х6.019 |
Гайка М10Х6.019 |
51-08-1-01СП |
3 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=8, S=17, D=18,7
 |
- |
51-08-116СП |
Труба |
51-08-1-01СП |
1 |
|
- |
М10Х6.019 |
Гайка М10Х6.019 |
51-08-1СП |
3 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=8, S=17, D=18,7
 |
- |
51-08-116СП |
Труба |
51-08-1СП |
1 |
|
1 |
40952 |
Прокладка |
51-08-1СП |
3 |
|
2 |
8Т65Г09 |
Шайба |
51-08-1СП |
12 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
3 |
М8Х30.58.019 |
Болт |
51-08-1СП |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, l0=22, H=5, S=12, D=13,1
 |
4 |
46236 |
Прокладка |
51-08-1СП |
3 |
Вес: 0.010 |
5 |
46237 |
Прокладка |
51-08-1СП |
4 |
Вес: 0.004 |
6 |
М8Х45.58.019 |
Болт |
51-08-1СП |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=45, l0=22, H=5, S=12, D=13,1
 |
7 |
М10Х40.58.019 |
Болт |
51-08-1СП |
2 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=40, l0=26, H=6, S=14, D=15,3
 |
8 |
10ОТ65Г09 |
Шайба |
51-08-1СП |
9 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
9 |
46792 |
Прокладка |
51-08-1-01СП |
2 |
|
9 |
46792 |
Прокладка |
51-08-1СП |
2 |
|
10 |
М10-6g Х80.58.019 |
Болт М10-6gх80.58.019 |
51-08-1СП |
2 |
|
11 |
51-08-26 |
Труба |
51-08-1СП |
1 |
Вес: 2.259 |
12 |
40285 |
Прокладка |
51-08-1СП |
1 |
|
13 |
51-08-19 |
Труба |
51-08-1-01СП |
1 |
Вес: 2.259 |
13 |
51-08-19 |
Труба |
51-08-1СП |
1 |
Вес: 2.259 |
14 |
42701 |
Рукав |
51-08-1-01СП |
1 |
Рукава
Параметры: L=0,345, Применение=Система охлаждения
Вес: 0.430 |
14 |
42701 |
Рукав |
51-08-1СП |
1 |
Рукава
Параметры: L=0,345, Применение=Система охлаждения
Вес: 0.430 |
15 |
700-28-2176 |
Болт |
700-41-2230СП |
2 |
Болты нестандартные
Параметры: L=55, l0=40, H=5, S=12, D=13,1
 |
16 |
700-41-3334 |
Лента хомута |
700-41-2230СП |
2 |
|
17 |
37-26-71 |
Накладка |
700-41-2230СП |
2 |
|
18 |
М8Х6.019 |
Гайка М8Х6.019 |
700-41-2230СП |
2 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=6,5, S=13, D=14,2
 |
19 |
700-31-2269 |
Шайба стопорная |
700-41-2230СП |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: , S=0,8, L=16, l=8, H=26, b=10, R=9, R1=2
 |
20 |
М8Х20.58.019 |
Болт |
51-08-116СП |
2 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=5, S=12, D=13,1
 |
20 |
М8Х20.58.019 |
Болт |
51-08-1-01СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=5, S=12, D=13,1
 |
20 |
М8Х20.58.019 |
Болт |
51-08-1СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=5, S=12, D=13,1
 |
21 |
0299 |
Заглушка |
51-08-116СП |
1 |
Вес: 0.085 |
22 |
М12Х1,25 Х40.58.019 |
Болт |
51-08-116СП |
3 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=40, l0=30, H=7, S=17, D=18,7
 |
23 |
700-40-2969 |
Прокладка |
51-08-1-01СП |
2 |
|
23 |
700-40-2969 |
Прокладка |
51-08-1СП |
2 |
|
24 |
16-01-139 |
Крышка |
51-08-1-01СП |
1 |
|
24 |
51-08-13 |
Крышка |
51-08-116СП |
1 |
Вес: 3.822 |
25 |
51-08-28 |
Кольцо прижимное |
51-08-116СП |
2 |
|
26 |
ТС108- 130.6100-02 |
Термостат ТС 108-130.6100-02 |
51-08-116СП |
2 |
|
27 |
40751 |
Прокладка |
51-08-1-01СП |
1 |
|
27 |
40751 |
Прокладка |
51-08-1СП |
1 |
|
28 |
16-08-153СП |
Труба |
51-08-1-01СП |
1 |
Вес: 0.386 |
28 |
16-08-153СП |
Труба |
51-08-1СП |
1 |
Вес: 0.386 |
29 |
16-08-140СП |
Насос |
51-08-1СП |
1 |
Вес: 13.612 |
29 |
16-08-140СП |
Насос |
51-08-1-01СП |
1 |
Вес: 13.612 |
30 |
700-30-2099 |
Гайка |
51-08-1-01СП |
5 |
Гайки нестандартные
Параметры: H=8, S=17, D=18,7
 |
30 |
700-30-2099 |
Гайка |
51-08-1СП |
5 |
Гайки нестандартные
Параметры: H=8, S=17, D=18,7
 |
31 |
700-40-2194 |
Прокладка |
51-08-1-01СП |
1 |
|
31 |
700-40-2194 |
Прокладка |
51-08-1СП |
1 |
|
32 |
29-08-103СП |
Труба |
51-08-1-01СП |
1 |
Вес: 0.300 |
32 |
29-08-103СП |
Труба |
51-08-1СП |
1 |
Вес: 0.300 |
33 |
46834 |
Рукав |
51-08-1-01СП |
1 |
|
33 |
46834 |
Рукав |
51-08-1СП |
1 |
|
34 |
3010 |
Гайка |
51-08-116СП |
3 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
35 |
700-41-2228СП |
Хомут |
51-08-1-01СП |
2 |
|
35 |
700-41-2228СП |
Хомут |
51-08-1СП |
2 |
|
36 |
12ОТ65Г09 |
Шайба |
51-08-116СП |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
37 |
700-28-2173 |
Болт |
51-08-116СП |
1 |
Болты нестандартные
Параметры: L=35, l0=30, H=7, S=17, D=18,7
Вес: 0.043
 |
38 |
40919 |
Прокладка |
51-08-116СП |
1 |
|
39 |
51-08-27 |
Труба водоотводная |
51-08-116СП |
1 |
Вес: 15.500 |
40 |
М10Х30.58.019 |
Болт |
_ |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=6, S=14, D=15,3
 |
41 |
40839 |
Кольцо |
51-08-1СП |
8 |
Вес: 0.001 |
41 |
40839 |
Кольцо |
51-08-1-01СП |
8 |
Вес: 0.001 |
42 |
08598 |
Труба сливная |
51-08-1СП |
1 |
Вес: 2.266 |
42 |
08598 |
Труба сливная |
51-08-1-01СП |
2 |
Вес: 2.266 |
43 |
40155 |
Прокладка |
51-08-1-01СП |
4 |
|
43 |
40155 |
Прокладка |
51-08-1СП |
4 |
|
