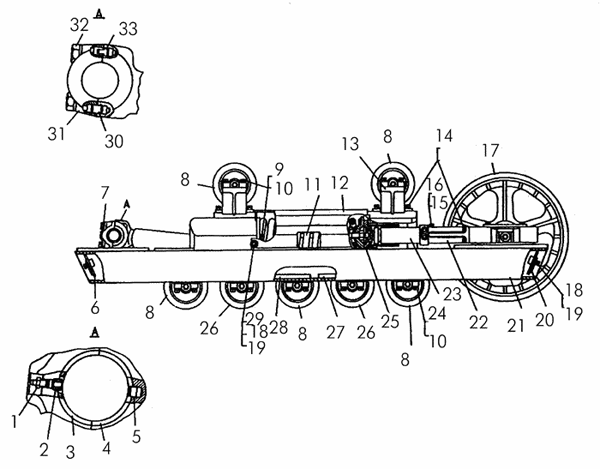

Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
50-21-259СП |
Рама тележки левая омсков Т-170М1.01 |
50-21-269СП |
1 |
Вес: 699.000 |
- |
50-21-270СП |
Тележка шестикатковая правая |
_ |
1 |
Вес: 1860.000 |
- |
50-21-163 |
Планка |
48-21-113СП |
2 |
Вес: 5.099 |
- |
50-21-269-01СП |
Тележка левая в сборе омсков Т-170М.01 |
_ |
1 |
|
- |
50-21-210 |
Кронштейн |
50-21-271СП |
2 |
Вес: 17.500 |
- |
50-21-162 |
Планка |
50-21-269СП |
2 |
Вес: 4.199 |
- |
50-21-269СП |
Тележка левая в сборе омсков Т-170М.01 |
_ |
1 |
Вес: 1490.000 |
- |
50-21-210 |
Кронштейн |
50-21-270СП |
2 |
Вес: 17.500 |
- |
50-21-162 |
Планка |
50-21-268СП |
2 |
Вес: 4.199 |
- |
50-21-268-01СП |
Тележка правая в сборе омсков Т-170М.01 |
_ |
1 |
|
- |
50-21-268СП |
Тележка правая в сборе омсков Т-170М.01 |
_ |
1 |
Вес: 1490.000 |
- |
50-21-271-01СП |
Тележка шестикатковая левая |
_ |
1 |
|
- |
50-21-163 |
Планка |
50-21-269СП |
2 |
Вес: 5.099 |
- |
50-21-265СП |
Рама шестикатковой тележки левая |
50-21-271СП |
1 |
|
- |
50-21-271СП |
Тележка шестикатковая левая |
_ |
1 |
Вес: 1860.000 |
- |
50-21-163 |
Планка |
50-21-268СП |
2 |
Вес: 5.099 |
- |
50-21-270-01СП |
Тележка шестикатковая правая |
_ |
1 |
|
- |
50-21-163 |
Планка |
48-21-114СП |
2 |
Вес: 5.099 |
1 |
1.3.Ц6 |
Масленка 1.3.Ц6 |
_ |
1 |
|
2 |
50-21-272 |
Фиксатор |
_ |
2 |
Вес: 0.012 |
3 |
50-21-273 |
Вкладыш |
_ |
2 |
Вес: 0.610 |
4 |
50-21-273 |
Вкладыш |
_ |
2 |
Вес: 0.610 |
5 |
700-28-2527-01 |
Болт |
48-21-114СП |
28 |
Вес: 0.277 |
5 |
700-28-2527-01 |
Болт |
48-21-113СП |
28 |
Вес: 0.277 |
5 |
50-21-272 |
Фиксатор |
_ |
2 |
Вес: 0.012 |
6 |
50-21-253 |
Крышка |
_ |
2 |
Вес: 0.225 |
7 |
3065Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=8,0, l=6,0, H=16,0, b=8,0
 |
8 |
24-21-169СП |
Каток однобортный |
48-21-113СП |
6 |
Вес: 69.000 |
8 |
24-21-169СП |
Каток однобортный |
50-21-271СП |
5 |
Вес: 69.000 |
8 |
24-21-169СП |
Каток однобортный |
50-21-270СП |
5 |
Вес: 69.000 |
8 |
24-21-169СП |
Каток однобортный |
50-21-269СП |
6 |
Вес: 69.000 |
8 |
24-21-169СП |
Каток однобортный |
50-21-268СП |
6 |
Вес: 69.000 |
8 |
24-21-169СП |
Каток однобортный |
48-21-114СП |
6 |
Вес: 69.000 |
9 |
50-21-238 |
Крышка |
48-21-157-01СП |
2 |
|
9 |
50-21-238 |
Крышка |
48-21-157СП |
2 |
|
9 |
50-21-238 |
Крышка |
48-21-156-01СП |
2 |
|
9 |
М20Х50.88.35.019 |
Болт М20х50.88.35.019 |
_ |
12 |
|
9 |
50-21-238 |
Крышка |
48-21-156СП |
2 |
|
10 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-268СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
10 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-269СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
11 |
20-21-132СП |
Механизм сдавания |
_ |
1 |
|
12 |
50-21-128 |
Щиток |
_ |
1 |
Вес: 11.300 |
13 |
20-21-64 |
Кронштейн |
_ |
2 |
Вес: 17.549 |
14 |
28234 |
Болт |
_ |
8 |
Болты нестандартные
Параметры: L=60, l0=46, H=11, S=27, D=29,9
Вес: 0.194
 |
15 |
60-21-8 |
Стопор |
50-21-268СП |
1 |
|
15 |
60-21-8 |
Стопор |
50-21-271СП |
2 |
|
15 |
60-21-8 |
Стопор |
50-21-270СП |
2 |
|
15 |
60-21-8 |
Стопор |
48-21-114СП |
2 |
|
15 |
60-21-8 |
Стопор |
48-21-113СП |
2 |
|
15 |
60-21-8 |
Стопор |
50-21-269СП |
1 |
|
16 |
16ОТ65Г09 |
Шайба |
50-21-269СП |
1 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
16 |
16ОТ65Г09 |
Шайба |
50-21-268СП |
1 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
17 |
31477 |
Шайба |
50-21-271СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
17 |
31477 |
Шайба |
50-21-270СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
17 |
31477 |
Шайба |
48-21-114СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
17 |
24-21-146СП |
Колесо натяжное |
48-21-114СП |
1 |
Вес: 255.800 |
17 |
31477 |
Шайба |
48-21-113СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
17 |
24-21-146СП |
Колесо натяжное |
50-21-268СП |
1 |
Вес: 255.800 |
18 |
12ОТ65Г09 |
Шайба |
_ |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
19 |
М12Х25.58.019 |
Болт |
_ |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
20 |
50-21-254 |
Крышка |
50-21-268СП |
1 |
Вес: 0.259 |
21 |
50-21-258СП |
Рама тележки правая омсков Т-170М1.01 |
_ |
2 |
Вес: 699.000 |
21 |
50-21-258СП |
Рама тележки правая омсков Т-170М1.01 |
50-21-270СП |
1 |
Вес: 699.000 |
22 |
50-21-63 |
Вилка |
_ |
1 |
Вес: 20.149 |
23 |
50-21-134СП |
Механизм натяжения |
_ |
1 |
Вес: 21.500 |
24 |
20-21-135СП |
Проставка |
48-21-113СП |
1 |
Вес: 11.699 |
24 |
20-21-135СП |
Проставка |
5021217СП |
1 |
Вес: 11.699 |
24 |
20-21-135СП |
Проставка |
50-21-270СП |
1 |
Вес: 11.699 |
24 |
20-21-135СП |
Проставка |
48-21-114СП |
1 |
Вес: 11.699 |
25 |
24-21-150СП |
Фланец |
_ |
1 |
Вес: 13.000 |
26 |
24-21-170СП |
Каток двубортный |
48-21-114СП |
3 |
Вес: 77.400 |
26 |
24-21-170СП |
Каток двубортный |
48-21-113СП |
3 |
Вес: 77.400 |
26 |
24-21-170СП |
Каток двубортный |
50-21-269СП |
2 |
Вес: 77.400 |
26 |
24-21-170СП |
Каток двубортный |
50-21-268СП |
3 |
Вес: 77.400 |
26 |
24-21-170СП |
Каток двубортный |
50-21-271СП |
3 |
Вес: 77.400 |
26 |
24-21-170СП |
Каток двубортный |
50-21-270СП |
3 |
Вес: 77.400 |
27 |
50-21-162 |
Планка |
50-21-392СП |
4 |
Вес: 4.199 |
27 |
50-21-162 |
Планка |
48-21-114СП |
4 |
Вес: 4.199 |
27 |
50-21-162 |
Планка |
50213993СП |
2 |
Вес: 4.199 |
28 |
50-21-267 |
Планка |
50-21-271СП |
2 |
|
29 |
31372 |
Шайба |
_ |
4 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=36, S=3,0
 |
30 |
50-21-162 |
Планка |
48-21-113СП |
4 |
Вес: 4.199 |
30 |
32202 |
Штифт |
_ |
1 |
Штифты
Параметры: l=24, h1=1,6, R=45
 |
31 |
50-21-115 |
Крышка пяты |
_ |
1 |
|
32 |
700-28-2296 |
Болт |
50-21-269СП |
4 |
Болты нестандартные
Параметры: L=100, l0=56, H=19, S=41, D=44,4
Вес: 0.672
 |
33 |
700-32-2152 |
Штифт |
50-21-271СП |
1 |
Штифты
Параметры: l=24, h=14, b=8, h1=1,6, R=45
 |
