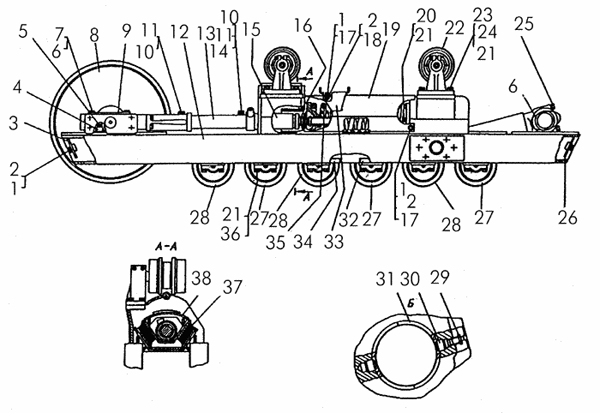

Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
48-21-156СП |
Тележка семикатковая, приспособленная под установку балки, для омсков болотоходных моделей, правая |
_ |
1 |
|
- |
50-21-401СП |
Тележка шестикатковая, приспособленная под установку балки, левая |
_ |
1 |
|
- |
50-21-400СП |
Тележка шестикатковая, приспособленная под установку балки, правая |
_ |
1 |
|
- |
3065Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=8,0, l=6,0, H=16,0, b=8,0
 |
- |
50-21-393СП |
Тележка пятикатковая, приспособленная под установку балки, левая |
_ |
1 |
|
- |
48-21-155-01СП |
Рама тележки |
48-21-157-01СП |
1 |
|
- |
50-21-390СП |
Рама тележки |
50-21-392СП |
1 |
|
- |
50-21-398СП |
Рама тележки, правая |
50-21-400СП |
1 |
|
- |
50-21-392СП |
Тележка пятикатковая, приспособленная под установку балки, правая |
_ |
1 |
|
- |
48-21-157-01СП |
Тележка семикатковая, приспособленная под установку балки с упряжным шарниром на раме, для омсков болотоходных моделей, левая |
_ |
1 |
|
- |
48-21-154-01СП |
Тоже |
48-21-156-01СП |
1 |
|
- |
48-21-157СП |
Тележка семикатковая, приспособленная под установку балки, для омсков болотоходных моделей, левая |
_ |
1 |
|
- |
48-21-154СП |
Рама тележки |
48-21-156СП |
1 |
|
- |
48-21-156-01СП |
Тележка семикатковая, приспособленная под установку балки с упряжным шарниром на раме, для омсков болотоходных
моделей, правая |
_ |
1 |
|
- |
28234-01 |
Болт |
_ |
8 |
|
- |
50-21-306-02СП |
Колесо натяжное, правое |
_ |
1 |
Вес: 184.000 |
1 |
М12Х25.58.019 |
Болт |
50-21-393СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
50-21-392СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
48-21-157-01СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
48-21-157СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
48-21-156-01СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
48-21-156СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
50-21-401СП |
10 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
1 |
М12Х25.58.019 |
Болт |
50-21-400СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=7, S=17, D=18,7
 |
2 |
12ОТ65Г09 |
Шайба |
50-21-393СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
48-21-156СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
5021293СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
48-21-157-01СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
50-21-401СП |
10 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
48-21-157СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
50-21-400СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
2 |
12ОТ65Г09 |
Шайба |
48-21-156-01СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
3 |
50-21-254 |
Крышка |
_ |
2 |
Вес: 0.259 |
4 |
50-21-396СП |
Плита |
_ |
2 |
|
5 |
700-38-443 |
Пружина |
_ |
4 |
Вес: 0.519 |
6 |
М16Х1,5Х60 |
Болт М16х1,5х60 |
_ |
4 |
|
7 |
М16Х1, 5Х70.58.019 |
Болт |
_ |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=70, l0=38, H=9, S=22, D=24,3
 |
8 |
50-21-305-02СП |
Колесо натяжное, левое |
_ |
1 |
Вес: 276.899 |
9 |
18-21-40 |
Крышка |
50-21-400СП |
2 |
Вес: 1.600 |
9 |
18-21-40 |
Крышка |
50-21-393СП |
2 |
Вес: 1.600 |
9 |
18-21-40 |
Крышка |
50-21-392СП |
2 |
Вес: 1.600 |
9 |
18-21-40 |
Крышка |
50-21-401СП |
2 |
Вес: 1.600 |
10 |
60-21-8 |
Стопор |
50-21-400СП |
2 |
|
10 |
60-21-8 |
Стопор |
48-21-157-01СП |
2 |
|
10 |
60-21-8 |
Стопор |
48-21-157СП |
2 |
|
10 |
60-21-8 |
Стопор |
48-21-156-01СП |
2 |
|
10 |
60-21-8 |
Стопор |
48-21-156СП |
2 |
|
10 |
60-21-8 |
Стопор |
50-21-393СП |
1 |
|
10 |
60-21-8 |
Стопор |
50-21-392СП |
2 |
|
10 |
60-21-8 |
Стопор |
50-21-401СП |
2 |
|
11 |
16ОТ65Г09 |
Шайба |
48-21-157-01СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
48-21-157СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
48-21-157СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
48-21-156-01СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
50-21-393СП |
1 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
48-21-156СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
50-21-392СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
50-21-401СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
11 |
16ОТ65Г09 |
Шайба |
50-21-400СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=5,0, l=3,7, H=10,0, b=5,0
 |
12 |
50-21-391СП |
Рама тележки |
50-21-393СП |
1 |
|
12 |
50-21-399СП |
Рама тележки, левая |
50-21-401СП |
1 |
|
12 |
48-21-155СП |
Рама тележки |
48-21-157СП |
1 |
|
13 |
20-21-135СП |
Проставка |
48-21-157-01СП |
1 |
Вес: 11.699 |
13 |
20-21-135СП |
Проставка |
48-21-157СП |
1 |
Вес: 11.699 |
13 |
20-21-135СП |
Проставка |
48-21-156-01СП |
1 |
Вес: 11.699 |
13 |
50-21-385СП |
Проставка |
50-21-401СП |
1 |
|
13 |
20-21-135СП |
Проставка |
48-21-156СП |
1 |
Вес: 11.699 |
13 |
50-21-385СП |
Проставка |
50-21-400СП |
1 |
|
14 |
31477 |
Шайба |
50-21-400СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
14 |
31477 |
Шайба |
48-21-157-01СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
14 |
31477 |
Шайба |
48-21-157СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
14 |
31477 |
Шайба |
48-21-156-01СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
14 |
31477 |
Шайба |
48-21-156СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
14 |
31477 |
Шайба |
50-21-401СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=30, S=3
 |
15 |
50-21-134СП |
Механизм натяжения |
_ |
1 |
Вес: 21.500 |
16 |
24-21-150СП |
Фланец |
_ |
1 |
Вес: 13.000 |
17 |
31372 |
Шайба |
_ |
4 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=36, S=3,0
 |
18 |
М12Х6.019 |
Гайка М12Х6.019 |
50-21-401СП |
2 |
Гайки шестигранные ГОСТ 5927—70
Параметры: H=10, S=19, D=21,1
Вес: 0.079
 |
19 |
50-21-373 |
Щиток |
_ |
1 |
|
20 |
М20Х50. 88.35.019 |
Болт М20х50.88.35.019 |
_ |
4 |
|
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
48-21-157СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
48-21-156-01СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
48-21-156СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-401СП |
36 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-400СП |
32 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-393СП |
32 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
50-21-392СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
21 |
20.ОТ.65Г09 |
Шайба 20.ОТ.65Г09 |
48-21-157-01СП |
40 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=6,0, l=4,5, H=12,0, b=6,0
Вес: 0.024
 |
22 |
50-21-394СП |
Каток поддерживающий |
50-21-392СП |
1 |
|
22 |
50-21-416СП |
Каток поддерживающий |
48-21-156СП |
1 |
|
22 |
50-21-394СП |
Каток поддерживающий |
50-21-401СП |
2 |
|
22 |
50-21-416СП |
Каток поддерживающий |
48-21-157-01СП |
2 |
|
22 |
50-21-394СП |
Каток поддерживающий |
50-21-400СП |
1 |
|
22 |
50-21-416СП |
Каток поддерживающий |
48-21-157СП |
1 |
|
22 |
50-21-394СП |
Каток поддерживающий |
50-21-393СП |
1 |
|
22 |
50-21-416СП |
Каток поддерживающий |
48-21-156-01СП |
1 |
|
23 |
28234 |
Болт |
_ |
8 |
Болты нестандартные
Параметры: L=60, l0=46, H=11, S=27, D=29,9
Вес: 0.194
 |
25 |
700-28-2296 |
Болт |
_ |
4 |
Болты нестандартные
Параметры: L=100, l0=56, H=19, S=41, D=44,4
Вес: 0.672
 |
26 |
50-21-253 |
Крышка |
_ |
2 |
Вес: 0.225 |
27 |
24-21-169СП |
Каток однобортный |
48-21-156СП |
1 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
50-21-401СП |
3 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
50-21-400СП |
4 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
50-21-393СП |
4 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
50-21-392СП |
4 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
48-21-157-01СП |
4 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
48-21-157СП |
1 |
Вес: 69.000 |
27 |
24-21-169СП |
Каток однобортный |
48-21-156-01СП |
1 |
Вес: 69.000 |
28 |
24-21-170СП |
Каток двубортный |
_ |
3 |
Вес: 77.400 |
29 |
1.3.Ц6 |
Масленка 1.3.Ц6 |
_ |
1 |
|
29 |
1.3.Ц6 |
Масленка 1.3.Ц6 |
_ |
2 |
|
30 |
50-21-272 |
Фиксатор |
_ |
2 |
Вес: 0.012 |
31 |
50-21-273 |
Вкладыш |
_ |
2 |
Вес: 0.610 |
32 |
50-21-163 |
Планка |
_ |
2 |
Вес: 5.099 |
33 |
50-21-90 |
Подножка |
50-21-401СП |
1 |
|
34 |
50-21-267 |
Планка |
50-21-401СП |
2 |
|
34 |
50-21-267 |
Планка |
50-21-400СП |
2 |
|
35 |
20-21-132СП |
Механизм сдавания |
_ |
1 |
|
36 |
700-28-2527-01 |
Болт |
48-21-157СП |
28 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
48-21-156-01СП |
28 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
48-21-156СП |
28 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
50-21-401СП |
24 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
50-21-400СП |
20 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
50-21-393СП |
20 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
50-21-392СП |
28 |
Вес: 0.277 |
36 |
700-28-2527-01 |
Болт |
48-21-157-01СП |
28 |
Вес: 0.277 |
37 |
700-40-8757СП |
Амортизатор |
_ |
2 |
|
38 |
50-21-388СП |
Упор |
_ |
1 |
|
