Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |

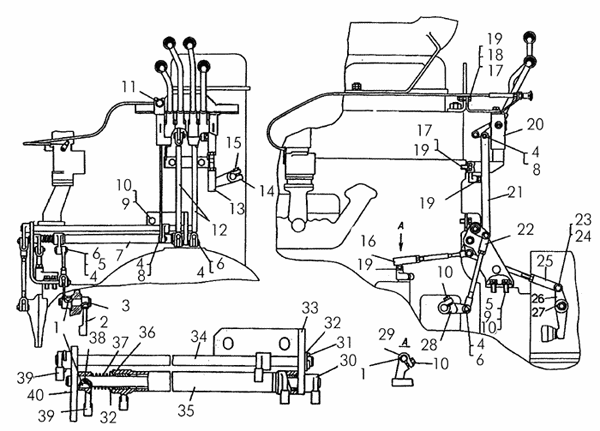

51-74-10СП |
Управление дизелем с пусковым двигателем |
_ |
1 |
|
1 |
700-34-2014 |
Шпонка |
51-74-10СП |
5 |
Шпонки
Параметры: L=15,7, l=6,5, b=3, c1=0,25
 |
2 |
51-74-2 |
Рычаг |
_ |
1 |
Вес: 11.750 |
3 |
51-74-10 |
Валик |
_ |
1 |
Вес: 0.215 |
4 |
2,5Х25 |
Шплинт |
_ |
10 |
Шплинты
Параметры: l=25, D=4,6, l1=5, l2=2,5
 |
5 |
31308 |
Шайба |
_ |
3 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=21, S=2
 |
6 |
700-47-2045 |
Ось |
_ |
8 |
Вес: 0.021 |
7 |
51-74-130СП |
Мостик переходной |
_ |
1 |
|
8 |
700-47-2075 |
Ось |
_ |
2 |
|
9 |
10ОТ65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
10 |
М10Х30.58.019 |
Болт |
_ |
7 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=6, S=14, D=15,3
 |
11 |
51-47-220СП |
Тяга |
_ |
1 |
|
12 |
51-74-131СП |
Тяга |
_ |
2 |
|
13 |
16-74-196СП |
Тяга |
_ |
1 |
|
14 |
16-04-23 |
Рычаг |
_ |
1 |
|
15 |
М10Х30.58.019 |
Болт |
_ |
7 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=6, S=14, D=15,3
 |
16 |
16-74-185СП |
Тяга |
_ |
1 |
|
17 |
М12Х30.58.019 |
Болт |
_ |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
18 |
М12Х6.019 |
Гайка М12Х6.019 |
_ |
2 |
Гайки шестигранные ГОСТ 5927—70
Параметры: H=10, S=19, D=21,1
Вес: 0.079
 |
19 |
12ОТ65Г09 |
Шайба |
_ |
7 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
20 |
51-74-208СП |
Блок управления дизелем с пусковым двигателем |
_ |
1 |
Вес: 8.600 |
21 |
51-74-46 |
Тяга |
_ |
1 |
|
22 |
51-74-133СП |
Тяга |
_ |
1 |
|
23 |
17317 |
Палец |
_ |
1 |
Вес: 0.037 |
24 |
3,2Х25 |
Шплинт |
_ |
1 |
Шплинты
Параметры: l=25, D=5,8, l1=6,4, l2=3,2
 |
25 |
50-12-237СП |
Тяга |
_ |
1 |
|
26 |
21-74-1 |
Рычаг |
_ |
1 |
|
27 |
5Х50 |
Шплинт |
_ |
1 |
Шплинты
Параметры: l=50, D=9,2, l1=10, l2=4
 |
28 |
17-74-43 |
Рычаг |
_ |
1 |
Вес: 0.214 |
29 |
51-74-74 |
Рычаг |
_ |
1 |
|
30 |
51-74-188СП |
Валик |
51-74-130СП |
1 |
|
31 |
3,2Х22 |
Шплинт |
51-74-130СП |
1 |
Шплинты
Параметры: l=22, D=5,8, l1=6,4, l2=3,2
 |
32 |
31484 |
Шайба |
51-74-130СП |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=28, S=3,0
 |
33 |
51-74-136СП |
Кронштейн |
51-74-130СП |
1 |
|
34 |
51-74-135СП |
Валик |
51-74-130СП |
1 |
|
35 |
51-74-137СП |
Валик |
51-74-130СП |
1 |
|
36 |
700-77-84-01 |
Сальник |
51-74-130СП |
2 |
|
37 |
38356 |
Пружина |
51-74-130СП |
1 |
Пружины
Параметры: D=22,5, d=1,8, к-во вит=7,5
 |
38 |
3,2Х40 |
Шплинт |
51-74-130СП |
2 |
Шплинты
Параметры: l=40, D=5,8, l1=6,4, l2=3,2
 |
39 |
51-74-7 |
Рычаг |
51-74-130СП |
2 |
|
40 |
51-74-50 |
Кронштейн |
51-74-130СП |
1 |
|
