Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
47К-Т |
Штепсельная розетка для тропиков |
_ |
1 |
|
- |

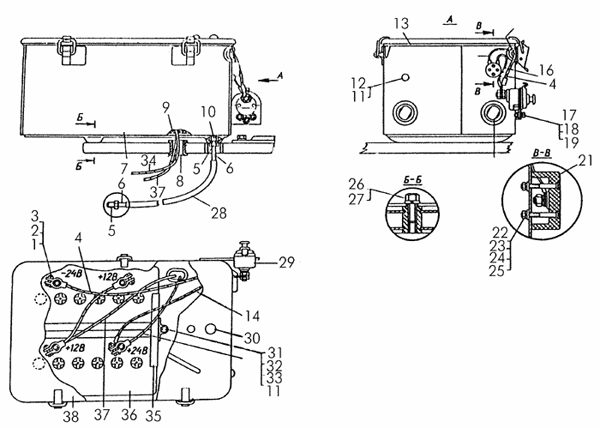

50-10-397СП |
Установка аккумуляторных батарей |
_ |
1 |
|
- |
ВК-318Б-Т |
Выключатель массы для тропиков |
_ |
1 |
|
1 |
М8Х6.019 |
Гайка М8Х6.019 |
_ |
4 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=6,5, S=13, D=14,2
 |
2 |
8Т65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
3 |
2848 |
Болт |
_ |
4 |
Болты нестандартные
Параметры: L=30, l0=26, H=55, S=12, D=13,1
 |
4 |
24-10-463СП |
Провод 51 |
_ |
1 |
Вес: 0.159 |
5 |
41181 |
Ниппель |
_ |
2 |
Вес: 0.007 |
6 |
50-10-96 |
Трубка |
_ |
2 |
|
7 |
50-10-431СП |
Контейнер |
_ |
1 |
|
8 |
700-40-3140 |
Кольцо |
_ |
1 |
|
9 |
700-40-7043 |
Прокладка |
_ |
1 |
|
10 |
3010 |
Гайка |
_ |
1 |
Гайки нестандартные
Параметры: H=10, S=22, D=24,3
 |
11 |
31308-1 |
Шайба |
_ |
5 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=21, S=2
 |
12 |
700-42-2300 |
Пистон |
_ |
2 |
|
13 |
700-40-7055 |
Прокладка |
_ |
1 |
|
14 |
50-10-421СП |
Провод 77 |
_ |
1 |
|
15 |
700-40-7419 |
Втулка |
_ |
1 |
|
16 |
21-10-213СП |
Провод |
_ |
1 |
Вес: 0.009 |
17 |
М6Х16.58.019 |
Болт |
_ |
3 |
Болты с шестигранной головкой ГОСТ 7798—70
Параметры: L=16, H=4, S=10, D=10,9
 |
18 |
М6Х6.019 |
Гайка М6Х6.019 |
_ |
3 |
Гайки шестигранные ГОСТ 5927—70
Параметры: H=5, S=10, D=11
Вес: 0.007
 |
19 |
6Т65Г09 |
Шайба |
_ |
3 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2, l=1,5, H=4, b=2
 |
20 |
700-40-2692 |
Колпачок |
_ |
4 |
Вес: 0.119 |
21 |
47К-Э |
Штепсельная розетка |
_ |
1 |
|
22 |
В.2М3-6gХ25.58.019 |
Винт В.2МЗ-6gх25.58.019 |
_ |
2 |
|
23 |
М6Х16.58.019 |
Болт |
_ |
2 |
Болты с шестигранной головкой ГОСТ 7798—70
Параметры: L=16, H=4, S=10, D=10,9
 |
24 |
3Т65Г09 |
Шайба 3Т 65Г 09 |
_ |
2 |
|
25 |
31311-1 |
Шайба |
_ |
2 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: D=7, S=0,5
 |
26 |
М12Х30.58.019 |
Болт |
_ |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=7, S=17, D=18,7
 |
27 |
12ОТ65Г09 |
Шайба |
_ |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
28 |
700-46-2226-01 |
Шланг |
_ |
1 |
|
29 |
ВК-318Б-Э |
Выключатель массы ВК-318Б-Э |
_ |
1 |
|
30 |
700-40-5565 |
Пистон |
_ |
1 |
|
31 |
50-10-132 |
Стяжка |
_ |
2 |
|
32 |
40738 |
Кольцо |
_ |
2 |
Вес: 0.001 |
33 |
М10Х6.019 |
Гайка М10Х6.019 |
_ |
2 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=8, S=17, D=18,7
 |
34 |
50-10-456СП |
Провод 271 |
_ |
1 |
|
35 |
50-10-459СП |
Упор |
_ |
1 |
|
36 |
6СТ-75ТМ-Э |
Батарея 6СТ-75ТМ-Э |
_ |
2 |
|
37 |
50-10-305-1СП |
Провод 322/319 |
_ |
1 |
|
38 |
50-10-400СП |
Крышка |
_ |
1 |
|
