Поз. |
Обозначение |
Наименование |
Входит в сборочную единицу |
Кол. |
Дополнительно |
- |
65-07-1СП |

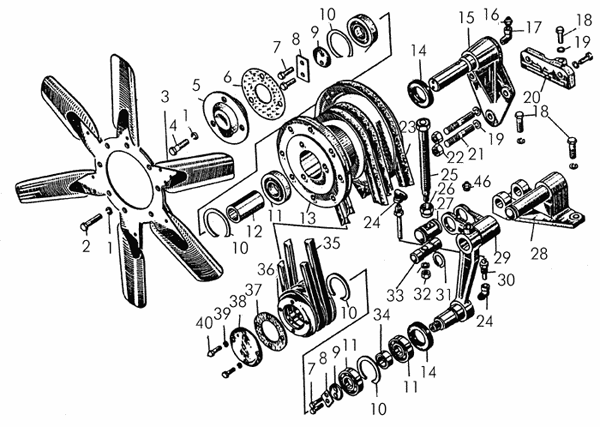

Установка вентилятора |
_ |
1 |
|
- |
65-07-101СП |
Шкив |
65-07-1СП |
1 |
Вес: 13.814 |
- |
51-07-103СП |
Механизм натяжения |
65-07-1СП |
1 |
|
- |
700-21-14724 |
Втулка |
_ |
2 |
|
1 |
10ОТ65Г09 |
Шайба |
51-07-103СП |
1 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
1 |
10ОТ65Г09 |
Шайба |
65-07-101СП |
3 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
1 |
10ОТ65Г09 |
Шайба |
65-07-1СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=3,5, l=2,5, H=7, b=3,5
 |
2 |
М10Х30.58.019 |
Болт |
65-07-1СП |
8 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=30, H=6, S=14, D=15,3
 |
3 |
65-07-103СП |
Крестовина |
65-07-1СП |
1 |
Вес: 6.655 |
4 |
М10Х25.58.019 |
Болт |
65-07-101СП |
3 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=25, H=6, S=14, D=15,3
 |
5 |
07108 |
Крышка |
65-07-101СП |
1 |
Вес: 0.503 |
6 |
40811 |
Прокладка |
65-07-101СП |
1 |
Вес: 0.003 |
7 |
М8Х25.88.35.019 |
Болт М8х25.88.35.019 |
65-07-101СП |
2 |
|
7 |
М8Х25.88.35.019 |
Болт М8х25.88.35.019 |
5104103СП |
2 |
|
8 |
31324 |
Пластина |
65-07-101СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: , S=1,0, L=40, l=16, H=20, b=12
 |
8 |
31324 |
Пластина |
51-07-103СП |
1 |
Шайбы, шайбы стопорные. Пластины стопорные.
Параметры: , S=1,0, L=40, l=16, H=20, b=12
 |
9 |
07105 |
Шайба |
65-07-101СП |
1 |
Вес: 0.016 |
9 |
07105 |
Шайба |
51-07-103СП |
1 |
Вес: 0.016 |
10 |
700-58-2544 |
Кольцо |
51-07-103СП |
2 |
|
10 |
700-58-2544 |
Кольцо |
65-07-101СП |
2 |
|
11 |
206А |
Подшипник 206А |
51-07-103СП |
2 |
|
11 |
206К |
Подшипник |
65-07-101СП |
2 |
Подшипники
Параметры: Ф нар=62, ширина=16
Вес: 0.200 |
12 |
16-07-23 |
Втулка |
65-07-101СП |
1 |
Вес: 0.209 |
13 |
65-07-66 |
Шкив |
65-07-101СП |
1 |
|
14 |
40805СП |
Сальник |
65-07-101СП |
1 |
Рукава
Параметры: L=25, d=8 |
14 |
40805СП |
Сальник |
51-07-103СП |
1 |
Рукава
Параметры: L=25, d=8 |
15 |
51-07-102СП |
Кронштейн |
65-07-101СП |
1 |
Вес: 4.400 |
16 |
1.3.Ц6 |
Масленка 1.3.Ц6 |
65-07-101СП |
1 |
|
16 |
1.3.Ц6 |
Масленка 1.3.Ц6 |
51-07-103СП |
1 |
|
17 |
411155 |
Штуцер |
65-07-101СП |
1 |
Вес: 0.021 |
18 |
М12Х35.58.019 |
Болт |
65-07-1СП |
5 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=35, l0=30, H=7, S=17, D=18,7
 |
19 |
12ОТ65Г09 |
Шайба |
65-07-101СП |
2 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
19 |
12ОТ65Г09 |
Шайба |
65-07-1СП |
8 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=4,0, l=3,0, H=8,0, b=4,0
Вес: 0.007
 |
20 |
51-07-48 |
Лапа |
65-07-101СП |
1 |
|
21 |
29311 |
Шпилька |
65-07-1СП |
3 |
Шпильки
Параметры: Резьба2=М12Х1,25-6g, L=38, l0=25, l1=15, d=12
 |
22 |
700-40-2414 |
Гайка |
65-07-1СП |
2 |
|
23 |
II-12,5Х9Х1090 |
Ремень генератора |
_ |
1 |
Вес: 0.189 |
24 |
41204-1 |
Колено |
51-07-103СП |
2 |
Вес: 0.021 |
25 |
16-07-108СП |
Винт |
51-07-103СП |
1 |
|
26 |
700-30-2046 |
Гайка |
51-07-103СП |
1 |
Гайки нестандартные
Параметры: H=28, S=32, D=35,8, h=14, d1=32
 |
27 |
51-07-6 |
Муфта |
51-07-103СП |
1 |
|
28 |
16-07-109СП |
Кронштейн |
51-07-103СП |
1 |
|
29 |
16-07-111СП |
Рычаг |
51-07-103СП |
1 |
Вес: 2.572 |
30 |
29-07-104СП |
Трубка |
51-07-104СП |
1 |
|
31 |
700-58-2421 |
Кольцо |
51-07-103СП |
1 |
Кольца пружинные
Параметры: d=27,8, l=6, S=1,2, b=4, a0=60
 |
32 |
М10Х6.019 |
Гайка М10Х6.019 |
51-07-103СП |
1 |
Гайки шестигранные ГОСТ 5915—70
Параметры: H=8, S=17, D=18,7
 |
33 |
29-07-13 |
Ось |
51-07-103СП |
1 |
|
34 |
16-07-25 |
Втулка |
51-07-103СП |
1 |
|
35 |
II-16Х11Х1650 |
Ремень вентилятора |
_ |
2 |
Вес: 0.409 |
36 |
51-07-47 |
Ролик |
51-07-103СП |
1 |
|
37 |
700-40-3160 |
Прокладка |
51-07-103СП |
1 |
|
38 |
16-07-9 |
Крышка |
51-07-103СП |
1 |
|
39 |
8Т65Г09 |
Шайба |
51-07-103СП |
4 |
Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5
 |
40 |
М8Х20.58.019 |
Болт |
51-07-103СП |
4 |
Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=5, S=12, D=13,1
 |
